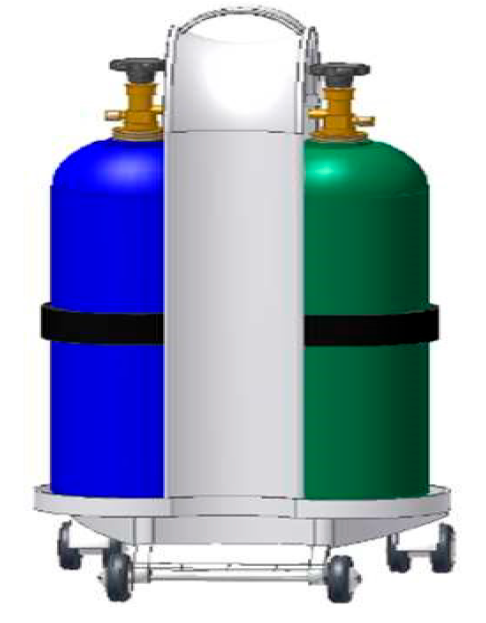

Posicionamento dos cilindros:
Colocar no suporte de cilindros, o cilindro de oxigênio no lado direito e óxido nitroso no lado esquerdo. Prende-los com a alça de segurança.
Lado Esquerdo
Óxido Nitroso (N2O)
Eixo Frente Menor
Lado Esquerdo
Óxido Nitroso (N2O)
Conectar os Reguladores de pressão aos cilindros:
Rosquear manualmente até que possível os reguladores de pressão nos cilindros, mantendo o manômetro para cima.
Depois, apertar 1/4 de volta com a chave inglesa ou chave fixa de 1 1/8” para oxigênio e chave fixa de 7/8” para oxido nitroso.
Atenção! Para a conexão de óxido nitroso, não esquecer de montar a arruela de vedação em alumínio na ponta do conector.
Montagem das Mangueiras

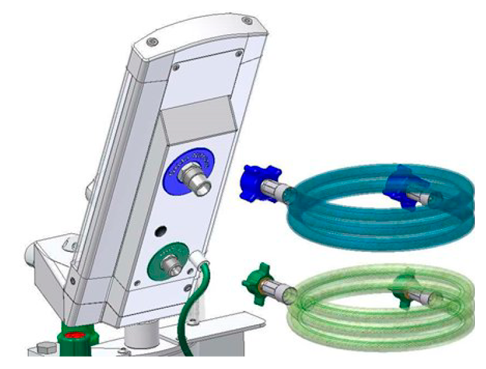

Montagem padrão: Conectar manualmente as mangueiras nos reguladores e conectar na entrada do aparelho, localizado na parte traseira do painel.

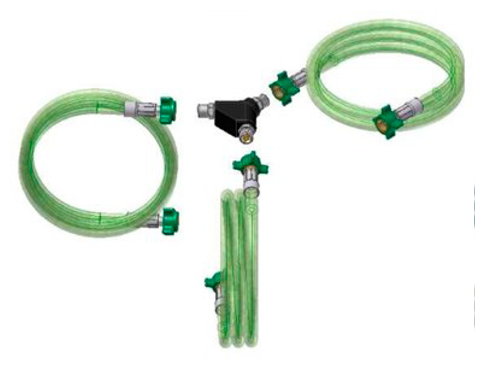

Kit mangueiras conexão Y (Opcional para uso com dois cilindros do mesmo gás): Conectar manualmente uma ponta da mangueira de 1m nos reguladores dos cilindros e a outra ponta na Conexão Y de Oxigênio ou Oxido Nitroso. Conectar a outra mangueira na Conexão Y e na entrada do painel do Rotamix.

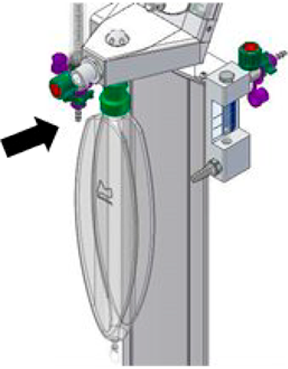

Montagem do balão na conexão inferior no bloco de saída:
Montagem dos Circuitos:

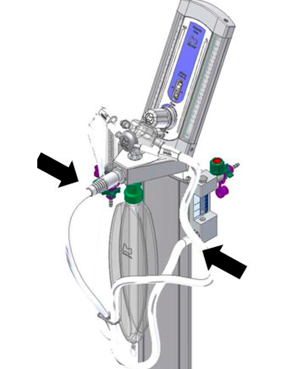

5.1. Circuito Odontológico: Conectar um lado na saída do Rotamix e o outro no sistema antipoluição.

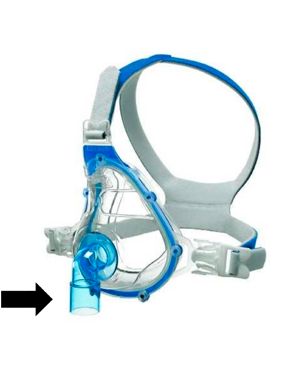

Circuito com Máscara Full Face (Opcional- não acompanha o kit):
Conectar a traquéia na saída do Rotamix, montar o conector Swivel na traquéia e na máscara.
Circuito com Cânula de Alto Fluxo (Opcional – não acompanha o kit): Conectar uma ponta da traquéia na saída do Rotamix e a outra ponta na cânula de alto fluxo.
6. Abrir válvulas dos cilindros:
Abrir lentamente as válvulas dos cilindros e verificar a pressão nos manômetros. Cilindros cheios: Oxigênio (O2) – 150 kgf/cm² | Óxido Nitroso (N2O) – 51 kgf/cm²
